| BlenderGIS 制作三维地形 | 2023-03-01 |
|
|
1. 环境准备
-
下载安装好
Blender -
下载安装

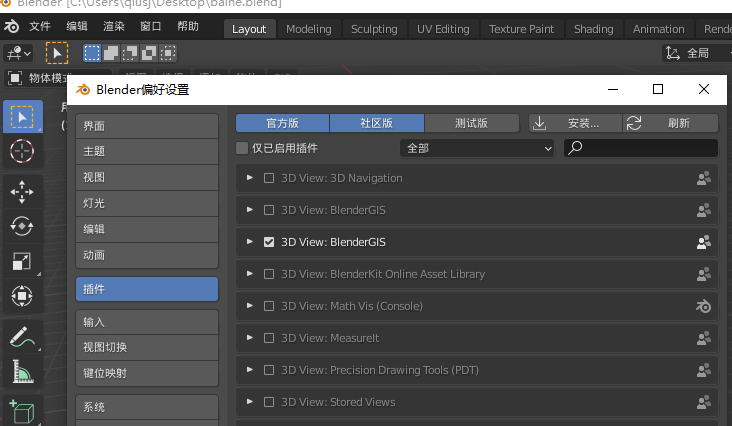

Blender GIS插件，[插件地址](domlysz/BlenderGIS: Blender addons to make the bridge between Blender and geographic data (github.com)) 。安装：打开Blender，编辑=》偏好设置=》插件，点击安装，选择下载好的插件压缩包。
-

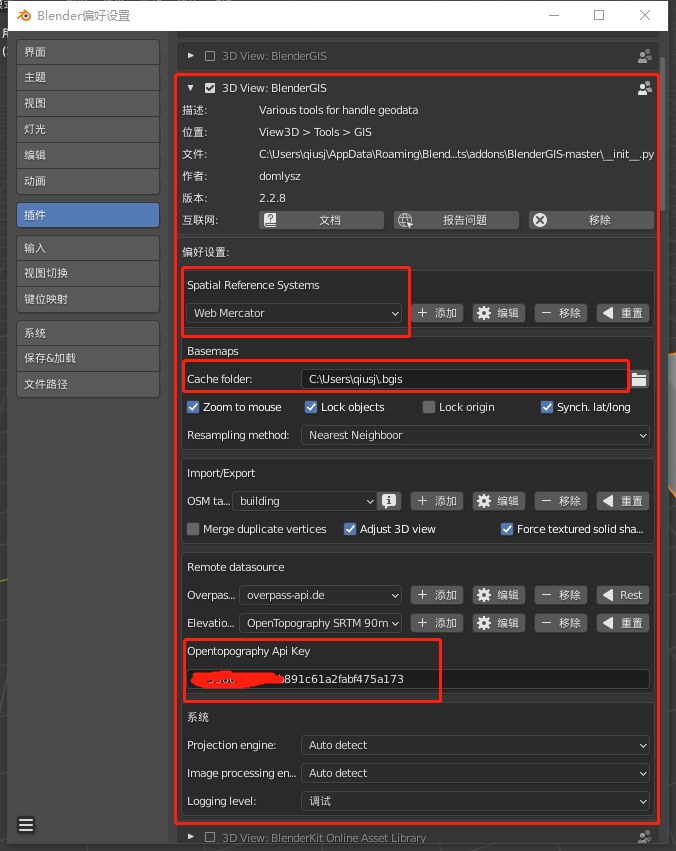

设置插件
插件安装好后可以配置空间参考、缓存路径、高程
EDM数据源的Key。EDM这里选用的是OpenTopography
2. 模型制作
获取范围

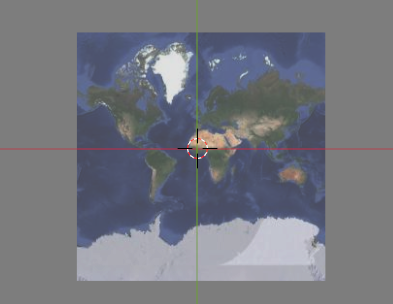

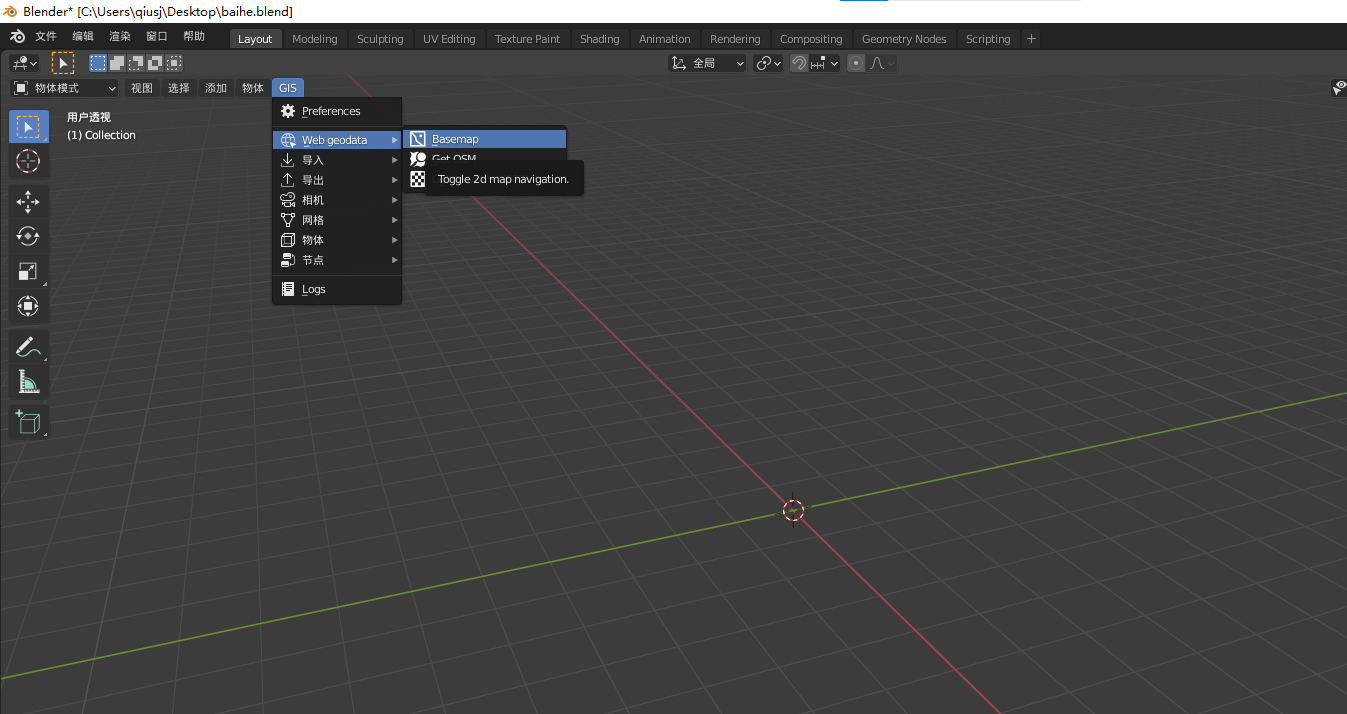

打开 Blender 将默认创建的实体删除掉，打开 GIS 插件，GIS=》Web geodata=》Basemap，选择 Google 源，Satellite 类型。
如果访问不了Google的源，可以选择其它的源，如：Esri

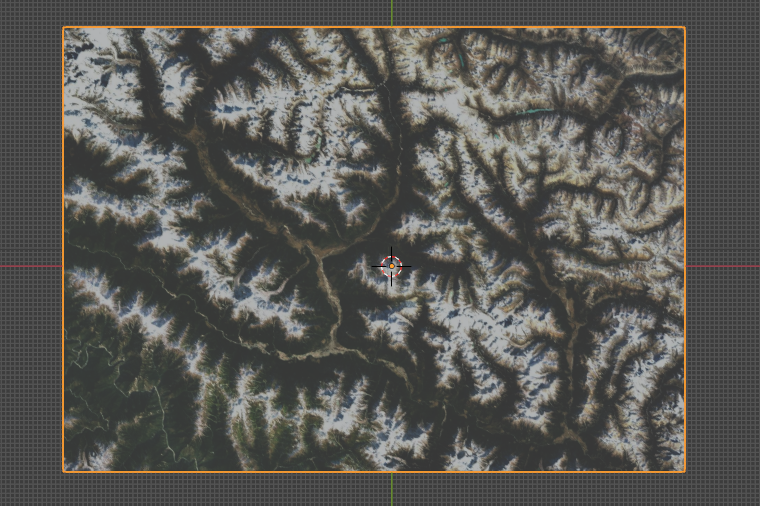

缩放移动，选择自己想要的范围，按 E 键就会截取当前窗口的范围。
添加地形

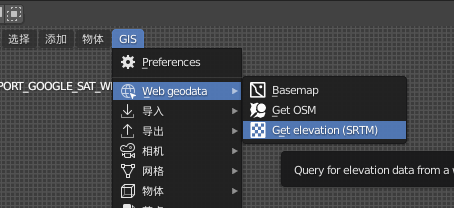

然后获取高程数据：GIS=》Web geodata=》Get elevation(SRTM)
等待数据下载完成后，就会看到之前截取的影像有了地形起伏的变化。
可以在修改属性器中修改地形的起伏比例，可以夸张程度。
细分平滑

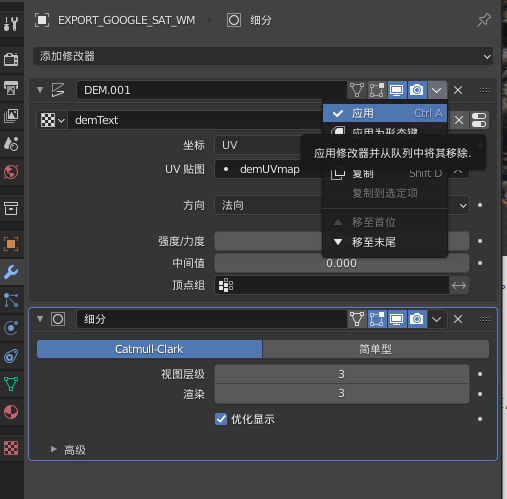

然后将实体细分：添加一个表面细分的属性
设置合适的值，让地形更加平滑。
将上述操作设置完成后，选择应用，保存设置效果。

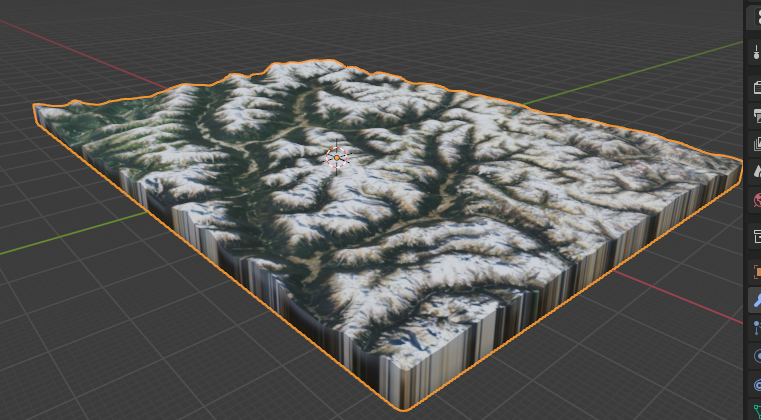

挤出底座
模型挤出操作：
在编辑模式下（Tab键），A键，然后E键，再Z键，鼠标往下移动，点击一下出现“挤出面板”，S键，Z键，再按0键，回车。

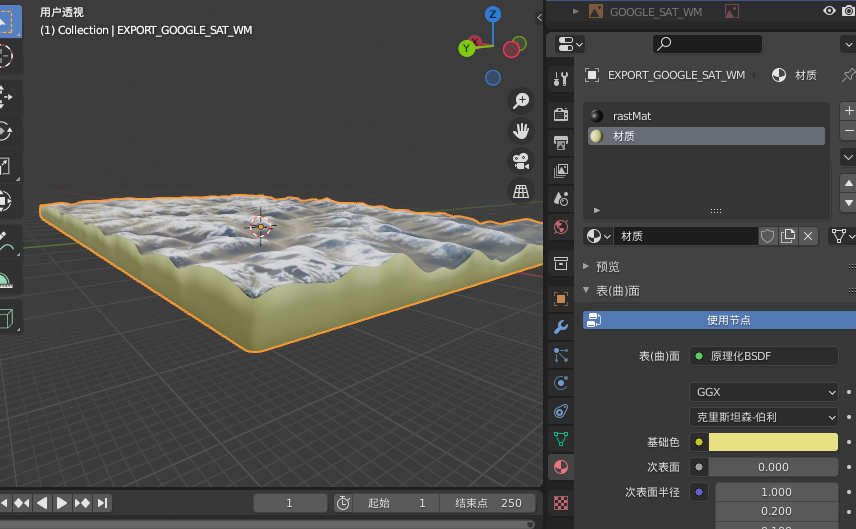

修改挤出的周边的颜色：

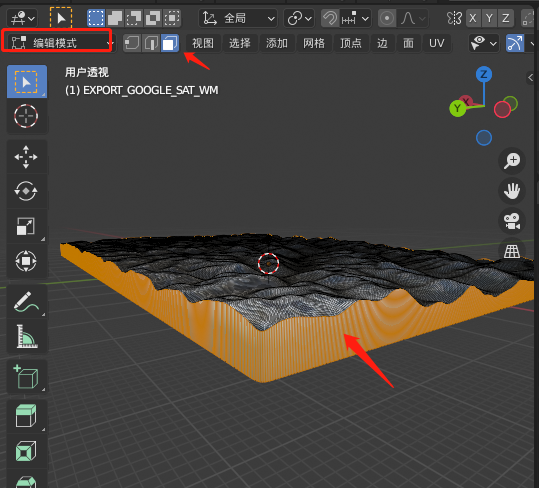

选择一圈面：
“编辑模式”切换到面选择，按“Ctrl + Alt + 鼠标左键点击”，这样就可以选择并排循环的面。
新建纹理：
参考文章
[1] Blender+GoogleMaps+GIS插件 https://zhuanlan.zhihu.com/p/421156296
