## 投影

在初始化`map`实例时，如果不在`view`中用`projection`参数指定投影坐标系，则将会使用默认的空间参考`EPSG:3857`(Web 墨卡托投影)。后续叠加的图层，都会将数据进行投影转换，确保`map`在同一个空间参考内。

> `EPSG`(European Petroleum Survey Group，欧洲石油调查组织)负责维护并发布坐标参照系统的数据集参数，以及坐标转换描述。它将已有的椭球体，投影坐标系等及其不同组合都对应着不同的ID号，这个号在`EPSG`中被称为`EPSG code`，它代表特定的椭球体、单位、地理坐标系或投影坐标系等信息。

`Openlayers`中的指定空间参考可以直接使用`EPSG code`指定，如`EPSG:4326`，因为`ol.proj.Projection`已经帮我们定义好`EPSG:4326`和`EPSG:3857`这两个空间参考的参数，同时也为这两个空间参考定义了一些别名，如`EPSG:3857`的`EPSG:102100`、`EPSG:102113`、`EPSG:900913`这些曾用名，也有用于识别`GML`要素的`  http://www.opengis.net/gml/srs/epsg.xml#3857`和`urn:ogc:def:crs:EPSG:6.18:3:3857`。

空间参考的别名可以使用`proj4js`的`defs()`方法添加：

```javascript
proj4.defs('urn:x-ogc:def:crs:EPSG:4326', proj4.defs('EPSG:4326'));
```


`ol`对于其他空间参考，可以使用`proj4js`进行自定义。`defs()`方法定义，`register()`方法进行注册。

> `proj4js`是一个JavaScript库，是一个强大的通用坐标转换引擎，可以同时进行大规模地图投影和高精密度的坐标转换。

```javascript
proj4.defs(
  'EPSG:21781',
  '+proj=somerc +lat_0=46.95240555555556 +lon_0=7.439583333333333 +k_0=1 ' +
    '+x_0=600000 +y_0=200000 +ellps=bessel ' +
    '+towgs84=660.077,13.551,369.344,2.484,1.783,2.939,5.66 +units=m +no_defs'
);
register(proj4);
```

自定义的投影必须是在[https://epsg.io/](https://epsg.io/)可以找到的才有效。

![image-20201221151526367](./images/image-20201221151526367.png)

![image-20201221151927037](./images/image-20201221151927037.png)

**常用参数列表**：

| 参数      | 描述                                                         |
| :-------- | ------------------------------------------------------------ |
| +proj     | 投影名称，安装`proj`后可以使用`proj - l `命令查看支持的投影名称 |
| +lat_0    | 维度起点                                                     |
| +lon_0    | 中央经线                                                     |
| +x_0      | 东（伪）偏移量                                               |
| +y_0      | 北（伪）偏移量                                               |
| +ellps    | 椭球体名称,使用`proj -le` 命令查看支持哪些椭球体             |
| +units    | 水平单位，meters（米）。使用`proj -lu `命令查看`PROJ`支持的单位 |
| +lat_ts   | 有效纬度范围                                                 |
| +a        | 椭球体长半轴长度                                             |
| +b        | 椭球体短半轴长度                                             |
| +k        | 比例系数（比例因子），旧版本，不赞成使用                     |
| +k_0      | 比例系数（比例因子）                                         |
| +vunits   | 垂直单位                                                     |
| +datum    | 基准面名称，使用`proj -ld`命令查看支持的基准面               |
| +towgs84  | 3参数或7参数基面转换                                         |
| +to_meter | 将水平单位转换为米计算输出转换参数，如：1英尺=               |
| +no_defs  | 不要使用`proj`库中的缺省定义文件。                           |

下面使用`OSM`地图作为示例图层，定义`CGCS2000`的空间参考。

```html
<!doctype html>
<html>
<head>
    <link rel="stylesheet" href="css/ol.css" type="text/css">
    <style>
        .map {
            height: 85vh;
            width: 100%;
        }
    </style>
    <script src="lib/ol.js"></script>
    <!--引入proj4.js-->
    <script src="lib/proj4.js"></script>
    <title>OpenLayers example</title>
    <meta charset="UTF-8">
</head>
<body>
<h2>Projection CGCS2000(EPSG:4490)</h2>
<div id="map" class="map"></div>
<script type="text/javascript">
    var shenzhen = [113.958334, 22.535640];

    //使用proj4.defs()定义投影
    proj4.defs("EPSG:4490", "+proj=longlat +ellps=GRS80 +no_defs");
    //使proj4中定义的投影在OpenLayers中可用。
    ol.proj.proj4.register(proj4);

    //创建"EPSG:4490"的Projection实例，Openlayers将可以从Peoj4js中获取转换函数。
    var cgcs2000 = new ol.proj.Projection({
        code: "EPSG:4490",//EPSG code
        extent:[-180,-90,180,90],
        worldExtent:[-180,-90,180,90],
        units:"degrees"//Projection units: `'degrees'`, `'ft'`, `'m'`, `'pixels'`, `'tile-pixels'` or `'us-ft'.
    });
	ol.proj.addProjection(cgcs2000);

    var map = new ol.Map({
        target: "map",
        layers: [
            new ol.layer.Tile({
                source: new ol.source.OSM()
            })
        ],
        view: new ol.View({
            center:ol.proj.fromLonLat(shenzhen,cgcs2000),
            zoom: 11,
            projection: cgcs2000
        })
    })
</script>
</body>
</html>
```

可以将瓦片图层`SOM`当做底图，再往上叠加图层。

## 坐标转换

对于矢量数据可以使用`ol.proj`命名空间下的方法，在客户端进行坐标转换，如：

```javascript
//将坐标coordinate从“EPSG:3857”转换到“EPSG:4490”
ol.proj.transform([12686109.88955285,2572810.705991532],"EPSG:3857","EPSG:4490");

//添加坐标转换函数
ol.proj.addCoordinateTransforms("EPSG:3857","EPSG:4490",function (coordinate) {
	return proj4("EPSG:3857","EPSG:4490",coordinate);
},function (coordinate) {
	return proj4("EPSG:4490","EPSG:3857",coordinate);
})

//将经纬度的coordinate转换到目标空间参考下的坐标，默认是EPSG:3857
ol.proj.fromLonLat([113.958334, 22.535640],cgcs2000)

//将coordinate转换成经纬度
ol.proj.toLonLat([12686109.88955285,2572810.705991532])
```

上述是对单个coordinate的转换，对于几何要素Geometry及其子类（点、线、面等）可以使用`ol.geom.Geometry`中的`transform()`方法转换几何对象中的每组坐标。像`GeoJSON`、`KML`、`gpx`类型的文件可以选择在解析器解析完成得到要素集合后，对每个要素进行转化。

示例：

```html
<!doctype html>
<html>
<head>
    <link rel="stylesheet" href="css/ol.css" type="text/css">
    <style>
        .map {
            height: 85vh;
            width: 100%;
        }
    </style>
    <script src="lib/ol.js"></script>
    <!--引入proj4.js-->
    <script src="lib/proj4.js"></script>
    <title>OpenLayers example</title>
    <meta charset="UTF-8">
</head>
<body>
<h2>Projection CGCS2000(EPSG:4490)</h2>
<div id="map" class="map"></div>
<script type="text/javascript">
    var shenzhen = [113.958334, 22.535640];

    //使用proj4.defs()定义投影
    proj4.defs("EPSG:4490", "+proj=longlat +ellps=GRS80 +no_defs");
    //使proj4中定义的投影在OpenLayers中可用。
    ol.proj.proj4.register(proj4);

    //创建"EPSG:4490"的Projection实例，Openlayers将可以从Peoj4js中获取转换函数。
    var cgcs2000 = new ol.proj.Projection({
        code: "EPSG:4490",//EPSG code
        extent:[-180,-90,180,90],
        worldExtent:[-180,-90,180,90],
        units:"degrees"//Projection units: `'degrees'`, `'ft'`, `'m'`, `'pixels'`, `'tile-pixels'` or `'us-ft'.
    });

    var map = new ol.Map({
        target: "map",
        layers: [
            new ol.layer.Tile({
                source: new ol.source.OSM()
            })
        ],
        view: new ol.View({
            center:ol.proj.fromLonLat(shenzhen,cgcs2000),
            zoom: 11,
            projection: cgcs2000
        })
    })

    var geojson = new ol.source.Vector();
    fetch("data/geojson/test.json").then(function(response){
        return response.json();
    }).then(function (value) {
        var features = (new ol.format.GeoJSON()).readFeatures(value);
        for(var i=0;i<features.length;i++){
            features[i].getGeometry().transform("EPSG:3857","EPSG:4490");
        }
        geojson.addFeatures(features);
    })

    var testLayer = new ol.layer.Vector({
        source: geojson
    });

    map.addLayer(testLayer);
</script>
</body>
</html>
```

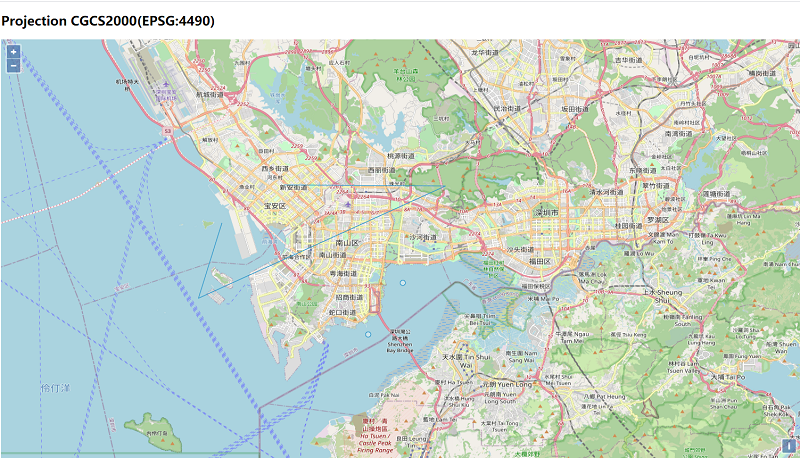

![projection4490](./images/projection4490.png)

`test.json`数据文件

```json
{
  "type": "FeatureCollection",
  "crs": {
    "type": "name",
    "properties": {
      "name": "urn:ogc:def:crs:EPSG:3857"
    }
  },
  "features": [
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "Point",
        "coordinates": [
          12686109.88955285,
          2572810.705991532
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "Point",
        "coordinates": [
          12683644.795390654,
          2568835.9805207034
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            12673134.704001442,
            2577473.364716928
          ],
          [
            12671453.089379169,
            2571625.932053112
          ],
          [
            12689186.479941329,
            2580358.8625346934
          ],
          [
            12677606.270156125,
            2580435.2995629786
          ]
        ]
      }
    }
  ]
}
```


对于服务类型的数据，像`WFS`、`WMS`服务可以在请求中使用`srsname`或`CRS`参数指定返回要素的空间参考，将坐标转换的工作在服务端完成。

示例：

```html
<!doctype html>
<html >
  <head>
    <link rel="stylesheet" href="css/ol.css" type="text/css">
    <style>
      .map {
        height: 85vh;
        width: 100%;
      }
    </style>
    <script src="lib/ol.js"></script>
    <script src="lib/proj4.js"></script>
    <title>OpenLayers example</title>
    <meta charset="UTF-8">
  </head>
  <body>
    <h2>Projection：加载GeoServer的WFS服务</h2>
    <div id="map" class="map"></div>
    <script type="text/javascript">
        //使用proj4.defs()定义投影
        proj4.defs("EPSG:4490", "+proj=longlat +ellps=GRS80 +no_defs");
        //使proj4中定义的投影在OpenLayers中可用。
        ol.proj.proj4.register(proj4);

        //创建"EPSG:4490"的Projection实例，Openlayers将可以从Peoj4js中获取转换函数。
        var cgcs2000 = new ol.proj.Projection({
            code: "EPSG:4490",//EPSG code
            extent:[-180,-90,180,90],
            worldExtent:[-180,-90,180,90],
            units:"degrees"//Projection units: `'degrees'`, `'ft'`, `'m'`, `'pixels'`, `'tile-pixels'` or `'us-ft'.
        });

        var nyc = [-73.92722,40.774221];
        var map = new ol.Map({
            layers: [
                new ol.layer.Tile({
                    source: new ol.source.OSM()
                }),
                new ol.layer.Vector({
                    source: new ol.source.Vector({
                        format: new ol.format.GeoJSON(),
                        url: function(extent) {
                            //直接返回WFS的GetFeature接口访问地址，设置outputFormat为json格式和format中的解析器一致
                            //使用srsname指定返回要素的空间参考：srsname=EPSG:4490
                            return 'http://localhost:8080/geoserver/wfs?service=WFS&' +
                                'version=1.1.0&request=GetFeature&typename=tiger:tiger_roads&' +
                                'outputFormat=application/json&srsname=EPSG:4490&' +
                                'bbox=' + extent.join(',') + ',EPSG:4490';
                        },
                        /*
                        * 加载策略，可选值：
                        *   all，一次性加载所有的要素；
                        *   bbox，加载地图当前视图范围内的要素；
                        *   tile，基于瓦片格网加载要素
                        */
                        strategy: ol.loadingstrategy.bbox
                    })
                }),
                vecLayer
            ],
            target: document.getElementById('map'),
            view: new ol.View({
                center: nyc,
                maxZoom: 19,
                zoom: 12,
                projection: cgcs2000
            })
        });

    </script>
  </body>
</html>
```

![exmaple01](./images/exmaple01.png)

```javascript
var map = new ol.Map({
    layers: [
        new ol.layer.Tile({
            source: new ol.source.OSM()
        }),
        new ol.layer.Tile({
            source: new ol.source.TileWMS({
                url: 'http://localhost:8080/geoserver/tiger/ows',
                params: {
                    //WIDTH, HEIGHT, BBOX and CRS (SRS for WMS version < 1.3.0) 将被动态设置.
                    'LAYERS': 'tiger:tiger_roads',
                    'TILED': false,
                    'VERSION':'1.1.0',
                    'TRANSPARENT':true,//
                    'CRS':"EPSG:4490"
                },
                //远程WMS服务器的类型
                serverType: 'geoserver',
                // 用于渲染的不透明度过渡的持续时间。要禁用不透明过渡，设置transition为: 0
                transition: 0
            })
        })
    ],
    target: document.getElementById('map'),
    view: new ol.View({
        center: nyc,
        maxZoom: 19,
        zoom: 12,
        projection: cgcs2000
    })
});
```

![example03](./images/example03.png)
